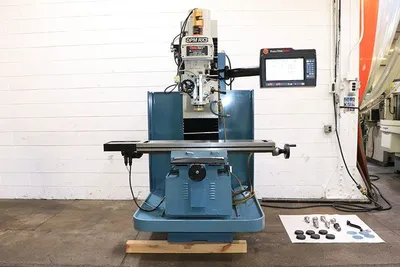

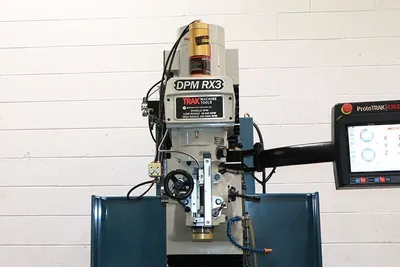

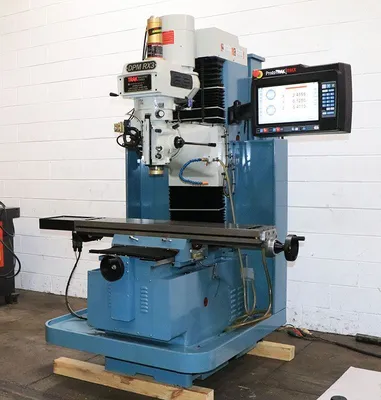

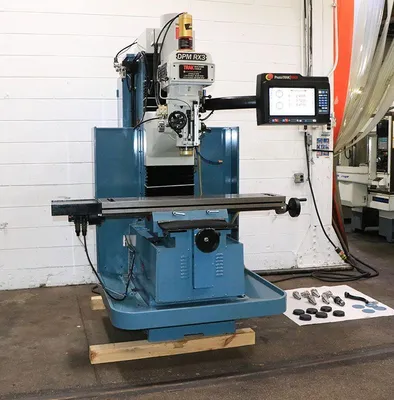

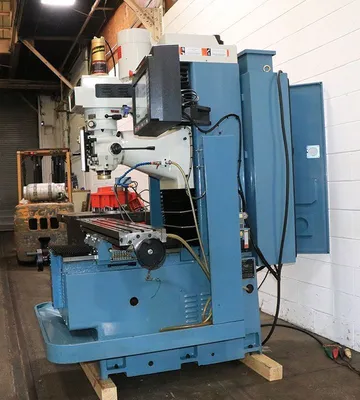

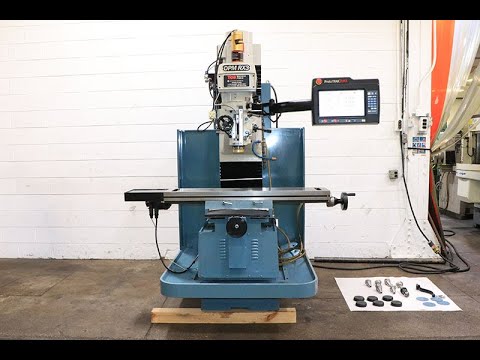

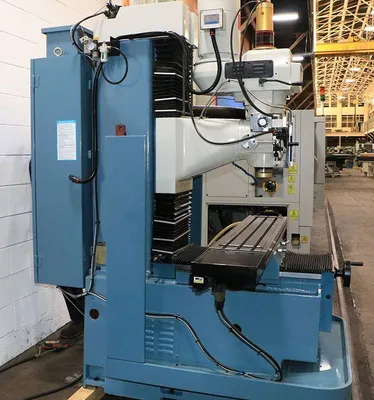

2020 Southwestern TRAK DPM RX3 Vertical Miller, equipped with ProtoTrak RMX 3-Axis CNC Control, 15.6" touchscreen, and a Cat-40 power drawbar. Features a 50"x10" table size and 31.5"x16"x25.5" travel. Spindle speeds: 40-600, 300-5,000 RPM. 5 HP motor.

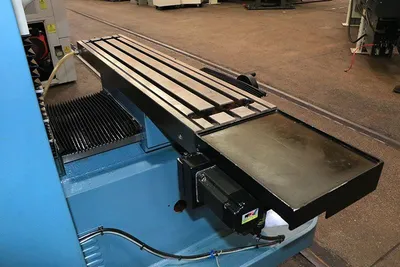

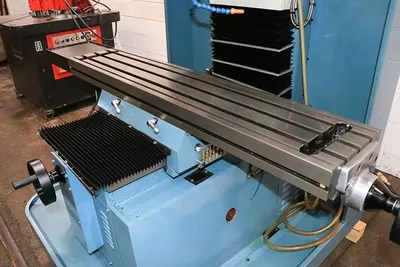

TABLE SIZE ........................ 10" x 50"
TABLE TRAVEL (X) .................. 31.75"
SADDLE TRAVEL (Y) ................. 17"
VERTICAL HEAD TRAVEL (Z) .......... 25.81"
QUILL TRAVEL ...................... 5"
SPINDLE TAPER ..................... #40 NST
SPINDLE NOSE TO TABLE ............. 0 - 25.81"
SPINDLE CENTER TO COLUMN FACE ..... 20.5"
HEAD SWIVEL LEFT & RIGHT .......... 90 DEGREES
SPINDLE SPEED RANGE ............... 40 - 5000 RPM
QUILL FEEDS (3) ................... .002, .004, .006 IPR
MAXIMUM WORKPIECE WEIGHT .......... 1,320 LBS
APPROX DIMENSIONS ................. 73.5"W x 76"D x 100.5"H
MACHINE WEIGHT .................... 4,100 LBS

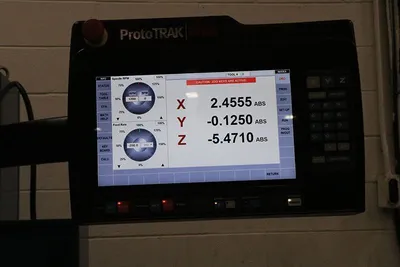

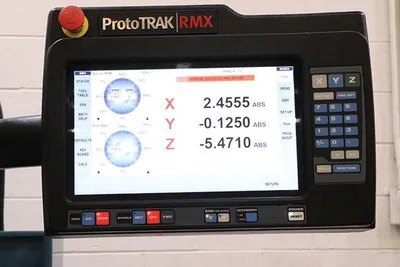

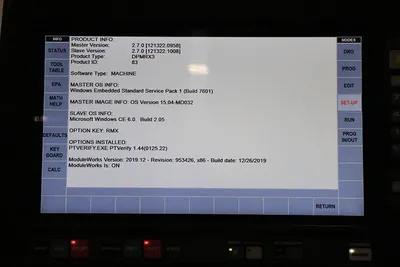

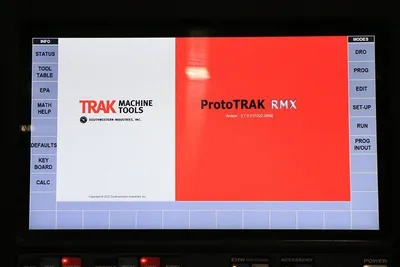

SOUTHWESTERN INDUSTRIES PROTO-TRAK RMX THREE AXIS CONTROL
THREE-AXIS SIMULTANEOUS INTERPOLATION INCLUDING
HELICAL, CANNED CYCLES, GRAPHICS & MUCH MORE
IN MANUAL MODE 3-AXIS DIGITAL READOUT

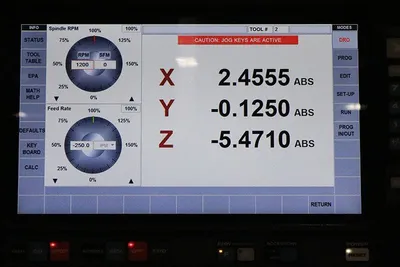

TOUCHSCREEN CONTROL
QUILL DIGITAL READOUT (Z IS HEAD UP & DOWN NOT QUILL)

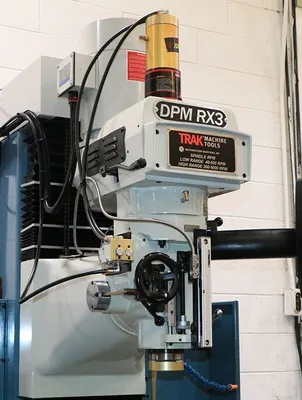

ELECTRONIC HEAD FOR PROGRAMMING SPINDLE SPEEDS & TAPPING
SQUARE BOX WAYS - HARDENED & GROUND
PRECISION BALL SCREWS
WORKLIGHT
TORQUE-RITE POWER DRAW BAR
COOLANT SYSTEM

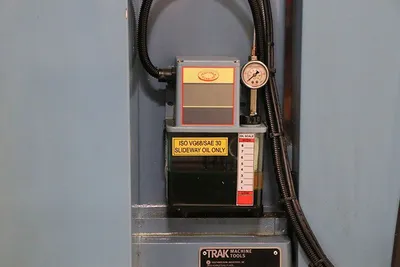

AUTOMATIC LUBRICATION SYSTEM
BELOWS WAY COVERS
5 HORSE POWER SPINDLE MOTOR
TRANSITION FREELY FROM 3-AXIS CNC TO MANUAL
